SOLIS | 3-Fase | Meter EPM Functie | 3xCT 150A incl.

Solis 3-Fase Meter met CT's

De Solis 3-Fase Meter integreert de functie voor het beperken van het exportvermogen. Het is niet nodig om de parameters op de meter te wijzigen, omdat deze vooraf zijn ingesteld voor directe installatie op locatie. Let erop om de stroom eraf te halen voordat je de meter gaat installeren. Zo voorkom je een elektrische schok. Bij het aansluiten van de meter moeten de gemarkeerde "Ua", "Ub", en Uc aangesloten zijn aan de Grid-zijde L1 t/m L3. De rode kabel van CT moet aangesloten zijn aan de gemarkeerde "la*", "lb*", "lc*", en de zwarte kabel aan de "la", "lb", "lc". De CT-pijl moet naar de kant van het raster zijn.

Deze 3-Fase meter is compatibel met de volgende Solis omvormers:

• S5-GR3P(3-20)K
• S5-GC(25-60)K

Kenmerken van de Solis-3P-Meter-CT-3

• Grid Topology 3P + N
• Nominale spanning 3 x 220V/380V
• Invoerstroom 3 x 1(6)A (externe CT's)
• Afmetingen 126.5 x 88.2 x 69.5 mm

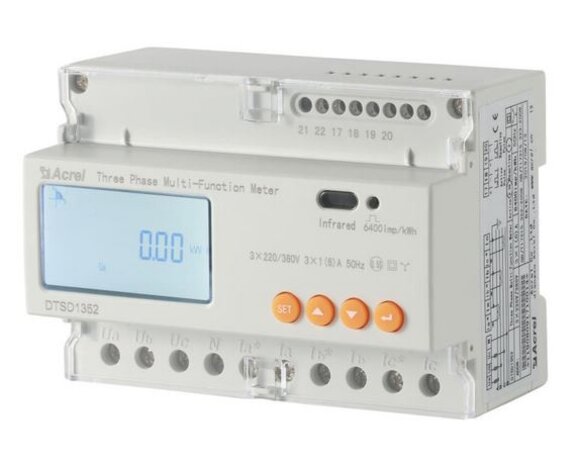

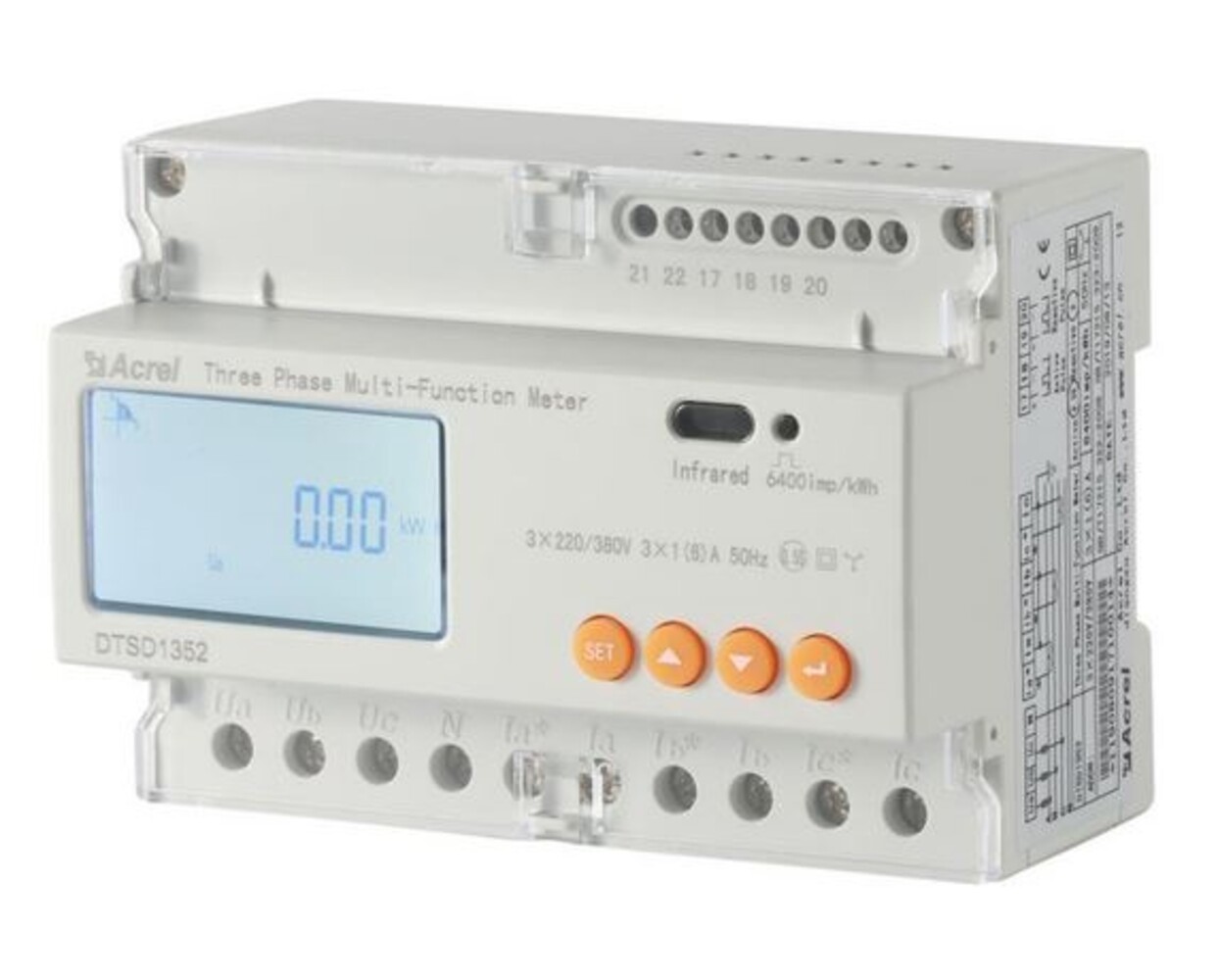

• Acrel DTSD1352-EXT meter

datasheet: SOLIS | 3-Fase | Meter EPM Functie | 3xCT 150A incl.
